Welchen Decoder habe ich?

Which decoder is this?

Immer wieder steht man vor der Frage, was für ein Decoder ist das, den ich jetzt in der Hand habe. Man kann lediglich aufgrund der Bauform, Große und Anordnung der Bauteile eine Aussage Treffen.

Diese Liste mit Bildern soll hier weiter helfen.

Klicken Sie auf eines der Bilder um den Decoder größer anzuzeigen.

Sometimes it is necessary to identify a decoder. Unfortunately the decoders are not labeled. The only way to identify them is to know the physical size and to look how components are mounted.

The list underneath should help you to identify your decoder.

Click a decoder image to see it at full size.

Da ich nicht von allen Decodern Bilder und Daten habe bitte ich um entsprechende Ergänzungen - DANKE! As I don't have information about the other decoders I'm happy to receive updates - THANKS!

MX82, MX81, MX697, MX696, MX695, MX690, MX69, MX680, MX681, MX686, MX685, MX687, MX68, MX66, MX65, MX658, MX648, MX647, MX646, MX645, MX644, MX643, MX642, MX640, MX64, MX632, MX631, MX630, MX63, MX623, MX622, MX621, MX620, MX62, MX61/2000, MX61, MX60, MX41, MX40, MX41/Z, MX40/Z

MX 82



Track voltage 12 - 24 V
Maximum output current for pulses up to 1 sec 2 A
Maximum continuous output current 0,8 A
Dimensions 20 x 11 x 2,5 mm
20 x 11 x 5mm
Operating temperature - 20 to 100 C

MX 81

Track voltage 12 - 24 V
Maximum output current for pulses up to 1 sec 2 A
Maximum continuous output current 0,8 A
Dimensions 20 x 10 x 4,5 mm
Operating temperature - 20 to 100 C

MX 687



MX 686



MX 685



der MX685 basiert auf dem XM630

MX 681



MX 680



MX 68


Track voltage 12 - 24 V
Maximum output current for pulses up to 1 sec 2 A
Maximum continuous output per group (side of the decoder) 0,4 A
Dimensions 20 x 10 x 4,5 mm
Operating temperature - 20 to 100 C

MX 697

MX 696

MX 695

MX 690

MX 69

MX 66 S/M/V

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) or external rectifier 5 A
Maximum motor output current - continuous 3 A
Total decoder current 3 A (5 A)
Dimensions MX66 47 x 26 x 12 mm
Version S standard function output lines
Version M 14 output lines
Version V 14 output lines and adjustable voltage
Operating temperature - 20 to 100 C

MX 65 L/S/V

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 5 A
Maximum motor output current - continuous 3 A
Single function output current 1 A
Total function current - group 1 2 A
Total function current - group 2 2 A
Total decoder current 3 A
Dimensions MX65L, MX65S 45 x 25 x 12 mm
Dimensions MX65V 45 x 25 x 15 mm
Operating temperature - 20 to 100 C
Dieser Decoder wird nicht mehr produziert, wurde durch den MX66 ersetzt This decoder is out of production, replaced by the MX66

MX 658


MX658 Rev A


MX658 Rev B

MX 648

MX 647

MX 646



MX 645



MX 644



MX 643

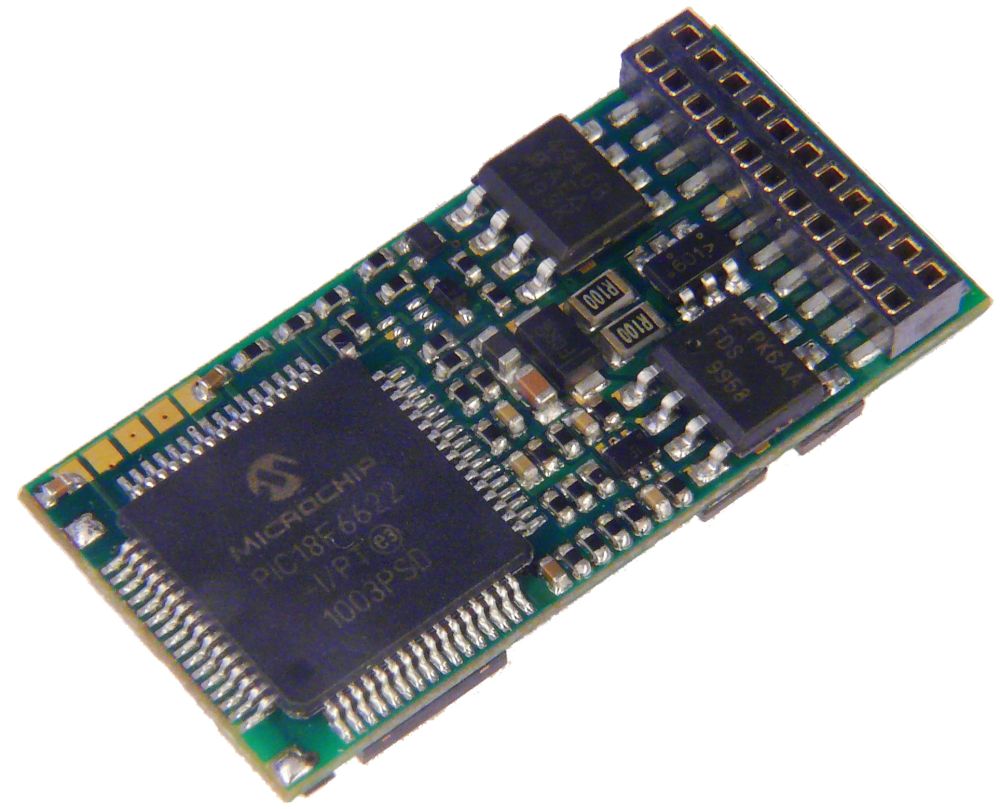

MX 642



MX 640



MX 64


Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 2A
Maximum motor output current - continuous 1A (1,5A)
Maximum function output current  0,5A
Total decoder current 1,2A (1,6A)
Dimensions 26 x 16 x 3 mm

(26 x 16 x 5 mm)

Operating temperature - 20 to 100 C
Es gibt mehrere Varianten des Decoders, die Hochstrom Ausführung hat 2 Gleichrichter an Bord   There are several versions of this decoder. The power version comes with 2 rectifiers
Ab April 2004 gibt es eine neue Version des MX64 mit mehr Leistung. In der H-Variante gibt es SUSI Stecker und eine Variante mit Festspannungsregler (1,2 oder 5V). Die Standardversion (einseitig bestückt) hat auch SUSI aber an Lötpads um Höhe zu sparen.   Since April 2004 there is another version of the MX64 with more power. The H-version offers SUSI connector  and there is a version with 1,2V or 5V regulator. The standard version (single sided) also carries SUSI signals but offers only soldering pads to save height.

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 2,5A
Maximum motor output current - continuous 1,8A
Maximum function output current  0,5A
Maximum low voltage function output current  0,2A
Total decoder current 1,2A (1,6A)
Dimensions 26 x 16 x 3 mm

(26 x 16 x 5 mm)

Operating temperature - 20 to 100 C

MX 632



MX 631



MX 630


Track voltage 12 - 45 V
Maximum motor output current - peak (3 s) 2A
Maximum motor output current - continuous 1A
Maximum function output current  0,8A
Total decoder current 2A
Dimensions MX630
MX630H
MX630V
20 x 11 x 3,5 mm
20 x 11 x 6 mm
25x 11 x 3,5 mm
Operating temperature - 20 to 100 C

Es gibt mehrere Varianten des Decoders, daher auch unterschiedliche Baugrößen. Der MX630 ist der erste PluX Decoder von ZIMO.

Für den Betrieb auf Märklin anlagen ist er bis zu 45V Spannungsfest!

  There are several versions of this decoder. This brings different board sizes as well. The MX630 is the first PluX decoder from ZIMO.

MX 63


Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 3A
Maximum motor output current - continuous 1A
Maximum function output current  0,5A
Total decoder current 1,2A
Dimensions 20 x 12 x 4 mm
Operating temperature - 20 to 100 C
Es gibt mehrere Varianten des Decoders, bedrahtet, und mit 6 sowie 6 poligen Schnittstellen.

Dieser Decoder ist mit SUSI Schnittstelle als auch NMRA Feedback ausgerüstet. Die erste Serie der Decoder wird die nötige Firmware noch nicht on Board haben, weder SUSI noch NMRA Feedback. Ich vermute es wird einen "send in" Update dafür geben, die Decoder haben flashbare Prozessoren die so etwas ermöglichen.

  There are several versions of this decoder, with wires or with 8 or 6 pole connector.

These Decoders are equipped with SUSI interface, they also carry NMRA bi directional communication features. The first couple of decoders which will produced will not have the firmware for that on board. I guess there will be a send in upgrade available in the future.

MX 623



MX 622



MX 621



MX 620


Track voltage 12 - 18 V
Maximum motor output current - peak (3 s) 0,7A
Maximum motor output current - continuous 0,6A
Maximum function output current  0,4A
Total decoder current 0,7A
Dimensions 14 x 9 x 2,5 mm
Operating temperature - 20 to 100 C
Es gibt mehrere Varianten des Decoders, bedrahtet, und mit diversen Steckern Schnittstellen.

Dieser Decoder ist mit SUSI Schnittstelle als auch NMRA Feedback ausgerüstet. Er soll künftig auch Soundfunktionen können, der Audioverstärker ist extern nachzuschalten.

  There are several versions of this decoder, with wires or with various connectors connector.

These Decoders are equipped with SUSI interface, they also carry NMRA bi directional communication features. The decoder should have sound capabilities as well. The audio amplifier needs to be installed externally.

MX 62

Version 2001
Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 1,5A
Maximum motor output current - continuous 0,7A
Maximum function output current  0,2A
Total decoder current 0,8 - 1A
Dimensions 14 x 9 x 3 mm
Operating temperature - 20 to 100 C
Version 2003

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 1,5A
Maximum motor output current - continuous 0,7A
Maximum function output current  0,2A
Total decoder current 0,8 - 1A
Dimensions 13,9 x 9 x 2,5 mm
Operating temperature - 20 to 100 C

MX 61/2000

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 2 A
Maximum motor output current - continuous 1 A
Maximum function output current  0,4 A
Total decoder current 1,2 A
Dimensions 21 x 13,5 x 4 mm
Operating temperature - 20 to 100 C

MX 60 MX 61

MX 60 grüne Etikette

MX 61 rote Etikette

Die Lötstützpunkte der Rückseite können nur TTL Lasten treiben, also Lasten mit etwa 10K Impedanz

Dieser Decoder ist durch den kleineren MX61/2000 abgelöst worden und wird nicht mehr produziert.

MX 60 green label

MX 61 red label

Pads on reverse side only drive TTL loads, i.e. a load with roughly 10k impedance.

This decoder was replaced by the smaller MX61/200 and is not any more produced.

Track voltage 12 - 24 V
Maximum motor output current - peak (3 s) 2 A
Maximum motor output current - continuous 0,8 A
Maximum function output current  0,2 A
Total decoder current 1 A
Dimensions 25 x 16 x 4,5 mm
Operating temperature - 20 to 100 C

MX 41

Track voltage 15 - 24 V
Maximum motor output current - peak (3 s) 2,5 A
Maximum motor output current - continuous 0,8 A
Maximum function output current  0,2 A
Dimensions 26 x 19 x 9 mm
Operating temperature 0 to 100 C
Dieser Decoder wird nicht mehr produziert This decoder is out of production.

MX 40

Track voltage 15 - 24 V
Maximum motor output current - peak (3 s) 2,5 A
Maximum motor output current - continuous 0,8 A
Maximum function output current  0,2 A
Dimensions 21 x 12 x 5,5 mm
Operating temperature 0 to 100 C
Dieser Decoder wird nicht mehr produziert This decoder is out of production.

MX 41/Z

Track voltage 15 - 24 V
Maximum motor output current - peak (3 s) 2,5 A
Maximum motor output current - continuous 0,8 A
Maximum function output current  0,2 A
Dimensions 26 x 19 x 9 mm
Operating temperature 0 to 100 C
Dieser Decoder, für das "alte" Datenformat wird nur mehr nach Bedarf produziert, solange Bauteile verfügbar sind. This Decoder for the "old" ZIMO data format is produced on demand as long as supplies are available

MX 40/Z

Track voltage 15 - 24 V
Maximum motor output current - peak (3 s) 2,5 A
Maximum motor output current - continuous 0,8 A
Maximum function output current  0,2 A
Dimensions 21 x 12 x 5,5 mm
Operating temperature 0 to 100 C
Dieser Decoder, für das "alte" Datenformat wird nur mehr nach Bedarf produziert, solange Bauteile verfügbar sind. This Decoder for the "old" ZIMO data format is produced on demand as long as supplies are available
